BZ- Ⅰ/Ⅱ棒條閘門

棒條閘門是根據建材、礦山、冶金等行業中對中、小固體塊狀物料的給料、輸送、控制等工藝的要求而研制的一種新型閥門，適用于≤50mm物料的輸送控制。

結構特點

采用優質型鋼焊接，結構簡單、易操作、無卡阻、剛性強、不變形、使用壽命長、基本無維修量。是中、小固體塊狀物料控制的理想設備。

性能參數

適用介質	適用溫度
Φ50mm以下的顆粒物料	≤300℃

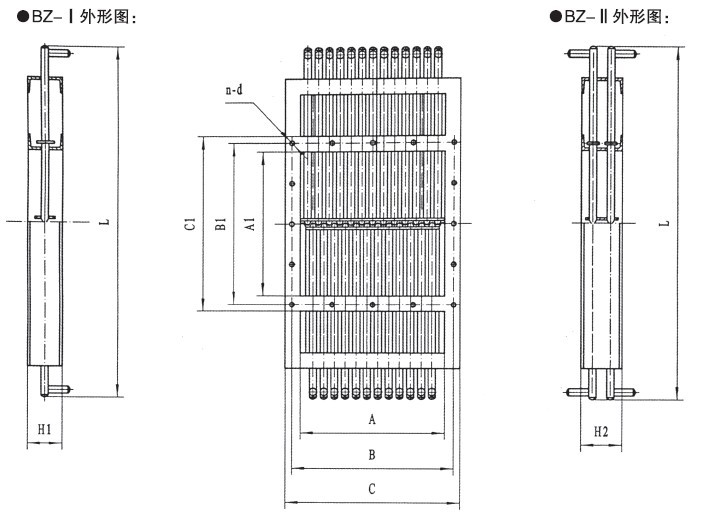

BZ-Ⅰ/Ⅱ外形連接尺寸

A×A	B×B	C×C	L	H1	H2	n-d	重量W( kg)
A×A	B×B	C×C	L	H1	H2	n-d	BZ-Ⅰ	BZ-Ⅱ
300×300	356×356	396×396	800	100	120	8-Φ12	158	252
400×400	456×456	496×496	1000	100	120	12-Φ12	239	374
500×500	560×560	606×606	1200	120	140	16-Φ16	324	499
550×550	610×610	656×656	1300	120	140	16-Φ16	376	572
600×600	660×660	706×706	1400	120	140	16-Φ16	396	612
700×700	770×770	820×820	1600	140	160	20-Φ18	478	726
800×800	870×870	920×920	1800	140	160	20-Φ18	543	860
900×900	974×974	1030×1030	2000	160	180	24-Φ18	689	1020
1000×400	1056×456	1096×496	1000	100	120	18-Φ14	424	672
1000×1000	1074×1074	1130×1130	2200	160	180	24-Φ18	759	1260
1100×600	1160×660	1206×706	1400	120	140	20-Φ18	721	1156
1100×1100	1183×1183	1240×1240	2500	180	200	28-Φ18	849	1460
1200×400	1256×456	1296×496	1000	100	120	18-Φ14	498	790
1200×800	1270×870	1320×920	1800	140	160	28-Φ18	909	1340
1200×1200	1280×1280	1340×1340	2700	180	200	32-Φ18	943	1680

工作原理

棒條閘門一般為常開型，物料處流通狀態。根據工況需要切斷或調節時，需逐個插入棒條，以阻止物料流通，也可根據工況需要通過調整棒條間的間隙來控制物料的大小。

使用說明

      ※安裝時兩法蘭連接時必需加密封墊片，然后均勻鎖緊螺栓。
      ※ 運行時不得對抽出的棒條進行猛烈撞擊，以免棒條變形無法復位。
      ※切斷流通塊料時，必須從兩邊依次插入棒條。
      ※若長期存放，不允許露天存放或堆置。
