GBZF-700高溫閘閥
高溫閘閥適用于建材、礦山、電力、玻璃、輕工等行業的鍋爐、窯爐、高爐的余熱二次利用及煙氣、廢氣治理的各種熱風管道，是節能和切換高溫氣體的理想設備。
結構特點
高溫閘閥，采用不銹鋼和優質碳素鋼焊接。為雙層結構，內層襯有阻燃、耐溫材料，具有耐高溫、高效保能、結構完善、科學合理、啟閉靈活、操作方便等特點。
高溫閘閥驅動方式為分體式，驅動裝置不受任何形式的控制，可以隨客戶的需要安裝。驅動形式可以分為卷揚機提升（開關信號），電動執行機構提升(4～20mA電流信號)，電液、電動推桿提升（開關信號）。
性能參數
|
工作壓力 |
適用溫度 |
適用介質 |
|
0.1MPa |
≤700℃ |
煙氣、空氣、粉塵氣體等高溫氣體 |
傳動裝置參數
|
規格 |
1000~1200 |
1300~1500 |
1600~1800 |
1600~1800 |
2100~2300 |
2400~2500 |
|
卷揚機 |
1T |
1T |
1.5T |
2T |
2.5T |
2.5T |
|
電動執行器 |
HQ1000-0.5 |
HQ1000-0.5 |
HQ1500-0.5 |
HQ2000-0.5 |
HQ2500-0.5 |
HQ2500-0.5 |
|
電液推桿 |
DYT1000 |
DYT1000 |
DYT1500 |
DYT2000 |
DYT2500 |
DYT2500 |
|
電動推桿 |
DTⅡA1000 |
DTⅡA1500 |
DTⅡA2000 |
DTⅡA3000 |
DTⅡA3000 |
DTⅡA4000 |

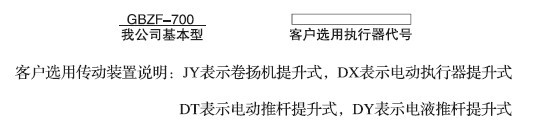

型號說明

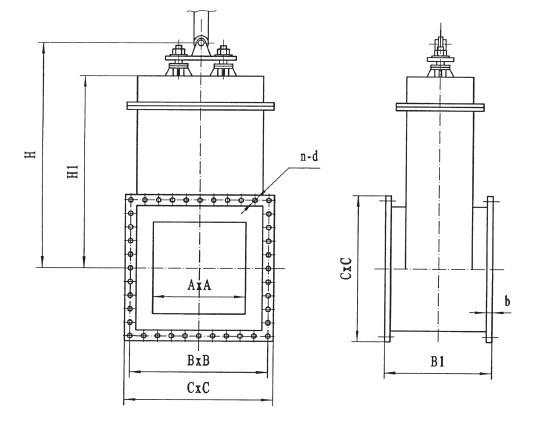

GBZF-700外形圖
GBZF-700外形連接尺寸
|
A×A |
B×B |
C×C |
B1 |
b |
n-d |
H |
H1 |
|
1000×1000 |
1370×1370 |
1430×1430 |
700 |
16 |
32-Φ22 |
2160 |
1860 |
|
1100×1100 |
1470×1470 |
1530×1530 |
700 |
16 |
36-Φ22 |
2320 |
2020 |
|
1200×1200 |
1570×1570 |
1630×1630 |
700 |
16 |
36-Φ22 |
2470 |
2170 |
|
1300×1300 |
1670×1670 |
1730×1730 |
700 |
20 |
40-Φ22 |
2620 |
2320 |
|
1400×1400 |
1770×1770 |
1830×1830 |
700 |
20 |
40-Φ22 |
2770 |
2470 |
|
1500×1500 |
1870×1870 |
1930×1930 |
700 |
20 |
44-Φ22 |
2920 |
2620 |
|
1600×1600 |
1970×1970 |
2030×2030 |
750 |
20 |
44-Φ22 |
3180 |
2820 |
|
1700×1700 |
2070×2070 |
2130×2130 |
750 |
20 |
48-Φ22 |
3330 |
2970 |
|
1800×1800 |
2170×2170 |
2230×2230 |
750 |
20 |
48-Φ22 |
3480 |
3120 |
|
1900×1900 |
2270×2270 |
2330×2330 |
750 |
20 |
48-Φ22 |
3630 |
3270 |
|
2000×2000 |
2370×2370 |
2430×2430 |
750 |
20 |
48-Φ22 |
3780 |
3420 |
|
2100×2100 |
2470×2470 |
2530×2530 |
800 |
20 |
48-Φ22 |
4070 |
3650 |
|
2200×2200 |
2570×2570 |
2630×2630 |
800 |
20 |
52-Φ22 |
4220 |
3800 |
|
2300×2300 |
2685×2685 |
2750×2750 |
800 |
24 |
52-Φ26 |
4370 |
3950 |
|
2400×2400 |
2785×2785 |
2850×2850 |
800 |
24 |
52-Φ26 |
4520 |
4100 |
|
2500×2500 |
2885×2885 |
2950×2950 |
800 |
24 |
60-Φ26 |
4670 |
4250 |
