懸臂斗輪堆取料機

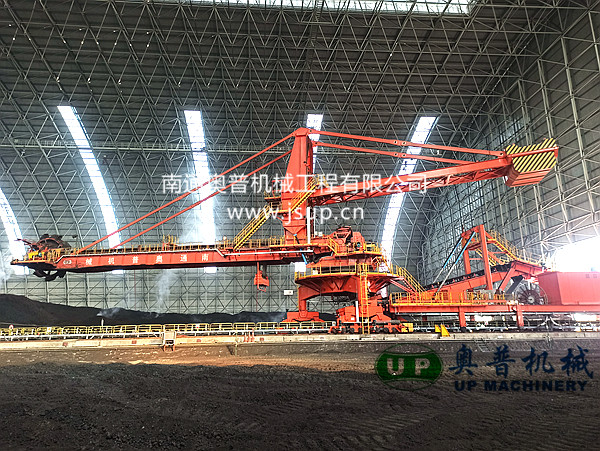

▲斗輪堆取料機（折返尾車）

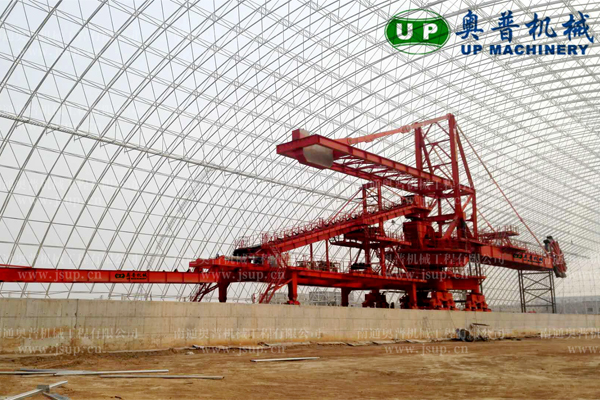

▲斗輪堆取料機（單尾車）

概述

斗輪堆取料機適用于長形料場，是一種高效連續作業的散狀物料大型裝卸設備，主要應用于電力，冶金，煤炭，建材和化工等行業的煤炭和礦石儲料場。

具有回轉半徑大、生產效率高、低能耗、高環保的特點。

由于地面輸送體統工藝的不同，臂式斗輪堆取料機可設計成不同的尾車型式。

基本結構

懸臂斗輪堆取料機主要由斗輪機構、懸臂膠帶機、上部金屬結構、轉臺、門座、回轉機構、尾車、附屬結構、軌道系統、潤滑系統、控制室等部件組成。

技術特點

1、滿足工藝性

在設備總體設計中嚴格執行設計院的工藝布置，保證堆取料能力及儲量要求，長型料場中根據不同的工況采取不同的堆料工藝，圓型料場采用連續合成堆料方式來保證均化效果。

2、可靠性

2.1采用先進的設計方法，如計算機輔助設計、三維設計及鋼結構的優化設計。吸收國外的先進技術，加上設計制造堆取料機的經驗以及不斷的總結提高，在設計中做到技術先進合理，設備使用可靠。

2.2采用先進的生產設備和工藝手段做保證，如鋼材預處理生產線可保證所制造的產品的質量和耐腐蝕能力提高，大型銑鏜機的使用提高了大型部件的加工質量。大型結構件廠內整體演裝，驅動部分廠內試車，回轉部分采用模具配制。

2.3采用新型材料，如耐磨材料，復合材料。

2.4外配套件采用國內外先進產品。

2.5采用軟啟動和變頻控制，減少?zèng)_擊對設備的損害。

2.6設備設置了各種保護措施。

2.7先進的檢測手段和嚴格的質量管理制度。

3、先進性

3.1設備采取無人操作，可全自動進行堆取料作業，是高自動化程度的產品。

3.2設置多種堆取料方式，滿足料場不同工況的使用。

3.3采用先進的變頻技術及應用。

3.4與國內各院校及設計院進行了多種形式的合作與研究，為堆取料機的研制與開發起到了積極作用。

型號說明

U DQ L 1500 / 1000 / 35

35——回轉半徑 m

1000——取料能力 t/h

1500——堆料能力 t/h

L——斗輪機構

DQ——堆取料機

U——企業標識

技術參數 （部分參考）

固定單尾車式臂式斗輪堆取料機技術參數

輸送介質	堆料能力（t/h）	取料能力（t/h）	物料比重（t/m³）	物料粒度	回轉半徑	軌距
煤	600	600	0.85-1	0-50	25	5
煤	1200	1000	0.8	0-50	30	6
煤、塊礦	1200	800	1.8-1.9	0-50	33	7
煤、鐵精礦	1250	800	1.85-1	0-50	35	7
煤、塊礦	1200	900	0.8	0-50	41	8
鐵礦石	1800	800	2.2-2.6	0-50	35	7
鐵礦石	3000	1500	2.2	20-120	38	8
鐵礦粉、球團礦	1500	1500	2.2	0-40	45	8
焦炭、球團礦	1200	100	0.5-2.2	6-75	36	7
燒結礦	1050	1050	1.8	0-50	37.5	7
鐵礦石	5000	4500	2.2	0-50	45	11

固定雙尾車式臂式斗輪堆取料機技術參數

輸送介質

堆料能力（t/h）

取料能力（t/h）

物料比重

（t/m³）

物料粒度

（mm）

回轉半徑

（m）

軌距

（m）

礦石

1500

2.2

0-100

鋁土礦

2000

1.3

80-150

活動單尾車式臂式斗輪堆取料機技術參數

輸送介質	堆料能力（t/h）	取料能力（t/h）	物料比重（t/m³）	物料粒度	回轉半徑	軌距
煤	600	250	0.85-1	0-300	25	5
煤	600	300	0.8-0.95	0-50	25	5
煤	400	400	0.8	0-50	25	5
煤	400	400	0.8	0-50	30	6
煤	1200	100	0.8	0-50	30	6
煤	1200	300	0.65-0.78	0-50	35	7
煤	1250	750	0.8-0.9	0-80	35	7
煤	1750	1000	0.85-0.95	0-60	33	7
煤	1250	800	0.85-1	0-50	335	7
煤	1250	1000	1	0-150	40	7
煤	1200	1200	0.8-0.95	0-150	40	7

固定雙尾車式臂式斗輪堆取料機技術參數

輸送介質	堆料能力（t/h）	取料能力（t/h）	物料比重（t/m³）	物料粒度	回轉半徑	軌距
煤	2000	650	0.8-0.95	0-200	38	8
鐵礦石	5000	4500	2.2	0-200	46	9
鐵礦石	1200	1200	2.2	0-200	35	7
鐵礦石	5000	4500	2.2	0-200	46	9
